저번 포스트에서

ASIC의 특성, SoC, Xceilum, simvision을 사용하여 Adder의 특성을 띄는 모듈을 만들어보았다.



이번 포스트에서는 APB bus protocol에 대해 설명하고 xcelium과 simvision을 통해 APB Bus interface에 대한 파형을 나타내보겠다.





---

1. Bus protocol

먼저 bus interface란, 컴퓨터 하드웨어 구성 요소 간 물리적/전기적 연결을 의미합니다.

또한 컴퓨터 부품들 간 데이터 전달하고 명령 전송하는 등의 역할을 합니다.



이러한 bus interface를 통해 데이터를 전송하기 위한 규칙을 bus protocol이라고 합니다.

Bus protocol에서는 데이터 전송 시 신호의 타이밍, 순서, 형식을 정의합니다.



Bus protocol의 종류 중, AMBA는 ARM에서 정의한 On-chip Interconnect Bus protocol입니다.

AHB & APB 2개로 이루어진 AMBA 2.0



다음은 AMBA(Advanced Microcontroller Bus Protocol) 종류에 대한 설명입니다.

• APB : Advanced Peripheral Bus
  • 느린 속도의 주변장치 제어 목적으로 간단한 interface
  • 구조간단, 저전력, 전력 효율성 높음, 설계 복잡성 감소
• AHB(Advanced High-performance Bus) interface
  • Multiplex bus 기반
  • 고속으로 동작하는 장치들의 data bus
  • AXI 때문에 요즘에는 별로 안쓰임
• AXI(Advanced eXtensible Bus) interface
  • 다중채널 bus, 채널 도입으로 독립적으로 작동 가능
  • 더 높은 수준의 성능, 유연성
  • 멀티 마스터 및 멀티 슬레이브 구성을 지원
  • 데이터 전송에 있어 더 높은 대역폭을 제공
  • 복잡하고 고성능이 요구되는 시스템
  • 이러한 특성때문에 현재는 AHB bus protocol은 거의 사용하지 않는다.

이 중에서 APB Bus protocol에 대해 자세히 설명하도록 하겠습니다.

1-1. APB Protocol





• PCLK : APB의 Clock signal, positive edge일 때 데이터 전송이 발생
• PRESETn : bus reset signal, active low 신호이며 0이 되면 버스와 연결된 모든 디바이스가 초기 상태로 리셋됨
• PADDR : APB 버스에서 엑세스할 slave device의 address를 나타내는 signal,
• PSELx : 각각의 Slave device마다 독립적인 selection Line이 존재, master device가 특정slave와 통신하고자 할 때, 해당 slave의 PSELx 신호 활성화
• PENABLE : Slave device와의 data transmit enable하는 signal(1일때 선택된 슬레이브 디바이스와 데이터 전송 이루어짐)
• PWRITE : 읽기모드(PWRITE : 1), 쓰기모드(PWRITE : 0) 설정
• PWDATA : Write data (Master -> Slave로 쓰기 동작함), (1일떄만 유효)
• PREADY : Slave가 전송준비의 완료여부를 보냄
• PRDATA : 32bit 이내의 Read Data Bus (Slave-> Master)
• PSLVERR : 전송 에러 여부 나타냄
• But, 이번 실습과정에 wait states, slave error이 없다고 가정하기에 PREADY와 PSLVERR을 신경쓰지 않겠습니다.

Write transfer with no wait states

• 전제조건 : PCLK가 positive edge일 때
  • 시간 T1 이후에
    • PWRITE=1이므로 write 동작 실행
    • PSEL = 1이므로 특정 slave가 선택됨
    • PADDR = Addr 1로 특정 주소가 입력되고 있음
  • 시간 T2 이후에
    • PSEL = 1, PENABLE = 1이므로 Access 상태가 됨
    • Write 동작 수행

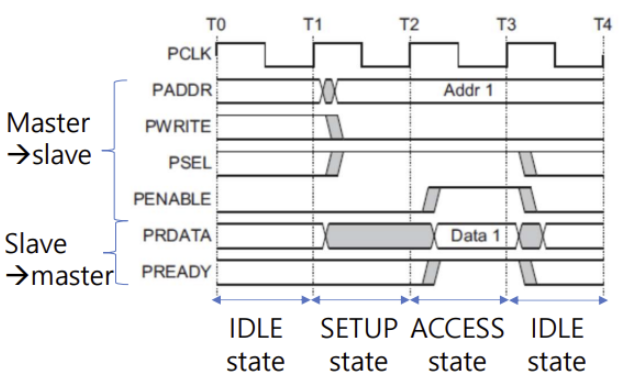

Read transfer with no wait states

• 전제조건 : PCLK가 positive edge일 때
  • 시간 T1 이후에
    • PWRITE=0이므로 Read 동작 실행
    • PSEL = 1이므로 특정 slave가 선택됨
    • PADDR = Addr 1로 특정 주소가 입력되고 있음
  • 시간 T2 이후에
    • PSEL = 1, PENABLE = 1이므로 ACCESS state가 됨
    • Read 동작 마무리

---

2. Address map & Register map

Address map과 register map은 HW, SW 간 인터페이스를 정의하는데 사용됩니다.

SoC System View <- address map

• Address map은 시스템의 메모리 주소 공간 내에서  메모리 영역의 위치를 정의하며 CPU가 올바르게 접근하고 자원을 관리할 수 있도록 합니다.

Register map

Register Map은 특정 하드웨어 장치 내부의 레지스터들이 메모리 주소 공간에 어떻게 배치되어 있는지를 정의합니다.

다시 말해, 레지스터들이 메모리의 어떤 위치에 있는지를 알려줍니다.

---

3. HDD

• HDD 설계 목적
  • Hardware design을 위한 설계도
  • Project 완료 후 남는 것은 code와 문서
• HDD 내용 구성
  • Hardware overview
    • Description
      • 전반적인 설명을 제공
    • Hardware feature table
      • 구체적인 기능이나 특성을 나열
  • Overall block 설명
    • Block diagram
    • IO diagram
    • Memory list & size 도출 근거
    • Register map
  • Sub block별 설명
    • Block diagram with I/O
    • Algorithm, 동작 방식 등 설명
  • 선택사항
    • Coverage, G.C, Performance, Further work, Revision history 등등

---
